Cisco Packet Tracer多层交换机课题解析

14317

软件介绍

Cisco Packet Tracer是一款由思科系统开发的网络仿真工具，旨在帮助网络工程师和学习者理解和掌握网络技术。以下是它的一些主要特点和用途：

  1. 网络仿真和实验：Packet Tracer允许用户设计、构建和调试复杂的网络拓扑，模拟真实网络环境。用户可以创建各种设备，如路由器、交换机、PC等，并连接它们以建立虚拟网络。
  2. 教育和培训：它被广泛用于网络课程和认证考试的培训中，如思科的CCNA、CCNP等认证。学生可以通过Packet Tracer进行实践，理解网络设备的配置和交互方式。
  3. 多种设备支持：Packet Tracer模拟了许多思科设备的功能，包括路由器、交换机、无线设备等，使用户可以进行综合的网络实验和测试。
  4. 可视化和交互性：通过Packet Tracer，用户可以通过直观的图形界面设置设备属性、配置网络协议、查看实时数据流等，从而更好地理解网络通信和数据传输过程。
  5. 跨平台支持：它可以在Windows和Linux操作系统上运行，为不同用户提供了灵活的选择。
  6. 免费和易用：Packet Tracer是免费提供的，可以从思科官网下载和使用。它的界面设计简洁，易于上手，适合各种技术水平的用户。

总之，Cisco Packet Tracer是一个强大的工具，不仅用于教育和学习，也广泛用于网络工程师的日常工作中，帮助他们设计、测试和优化复杂的网络架构和解决方案。

本次课题

图片[1]-Cisco Packet Tracer多层交换机课题解析-良生网

具体题目：

这个是pkt可直接导入我记得SW1接sw3的fa24接成23了自己看下面题目改改：点击下载测试PKT

具体题目里面有ip配置
下载

开始鼓捣

  • SW1:
Switch>enable
Switch#conf
Switch#configure t
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#
Switch(config-vlan)#e
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#e
Switch(config-vlan)#exit
Switch(config)#int
Switch(config)#interface fa
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#sw
Switch(config-if)#switchport m
Switch(config-if)#switchport mode a
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport a
Switch(config-if)#switchport access v
Switch(config-if)#switchport access vlan 10
Switch(config-if)#e
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/24
Switch(config-if)#
Switch(config-if)#switchport mode trunk
创建VLAN10和20然后把0/1分给vlan 10然后打开0/24的trunk
  • SW2:
Switch>enable
Switch#conf
Switch#configure t
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#
Switch(config-vlan)#e
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#e
Switch(config-vlan)#exit
Switch(config)#int
Switch(config)#interface fa
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#sw
Switch(config-if)#switchport m
Switch(config-if)#switchport mode a
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport a
Switch(config-if)#switchport access v
Switch(config-if)#switchport access vlan 20
Switch(config-if)#e
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/24
Switch(config-if)#
Switch(config-if)#switchport mode trunk
创建VLAN10和20然后把0/1分给vlan 20然后打开0/24的trunk
  • SW3:
Switch>en
Switch>enable
Switch#conf
Switch#configure t
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#e
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#
Switch(config-vlan)#e
Switch(config)#
Switch(config)#int
Switch(config)#interface vlan 10
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up
ip
% Incomplete command.
Switch(config-if)#ip ad
Switch(config-if)#ip address 10.10.10.254 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#no shutdown
Switch(config-if)#e
Switch(config-if)#exit
Switch(config)#int
Switch(config)#interface v
Switch(config)#interface vlan 20
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan20, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up
ip a
Switch(config-if)#ip ad
Switch(config-if)#ip address 10.10.20.254 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#no shutdown
Switch(config-if)#
Switch(config-if)#e
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/23
Switch(config-if)#
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/24
Switch(config-if)#
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk

Switch(config)#interface fastEthernet 0/1
Switch(config-if)#no sw
Switch(config-if)#no switchport
Switch(config-if)#ip ad
Switch(config-if)#ip address 10.10.30.1 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#no shutdown
Switch(config-if)#e
Switch(config-if)#exit
Switch(config)#IP routing
Switch(config)#r
Switch(config)#router r
Switch(config)#router rip
Switch(config-router)#v
Switch(config-router)#version 2
Switch(config-router)#net
Switch(config-router)#network 10.0.0.0
Switch(config-router)#net
Switch(config-router)#network 200.200.200.0
Switch(config-router)#network 192.168.1.1 （这个其实我应该做错了但是我因为做了后面再ping的结果没影响没事不管了 理论设置version 2模式看255设这个0比如： 192.168.1.2 255.255.255.0 这个结尾是0那么就是192.168.1.0如果255.255.0.0就是198.168.0.0我是这么理解的）
Switch(config-router)#network 192.168.1.0
Switch(config-router)#e
Switch(config-router)#exit
  • R1:
Router>en
Router>enable
Router#conf
Router#configure t
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int
Router(config)#interface fa0/0
Router(config-if)#ip ad
Router(config-if)#ip address 10.10.30.2 255.255.255.0
Router(config-if)#no shu
Router(config-if)#no shutdown
Router(config-if)#e
Router(config-if)#exit
Router(config)#int
Router(config)#interface se
Router(config)#interface serial 0/1/0
Router(config-if)#ip ad
Router(config-if)#ip address 200.200.200.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shu
Router(config-if)#no shutdown

%LINK-5-CHANGED: Interface Serial0/1/0, changed state to down
Router(config-if)#e
Router(config-if)#exit
Router(config)#r
Router(config)#router r
Router(config)#router rip
Router(config-router)#v
Router(config-router)#version 2
Router(config-router)#net
Router(config-router)#network 10.0.0.0
Router(config-router)#net
Router(config-router)#network 200.200.200.0
Router(config-router)#e
Router(config-router)#exit
  • R2:
Router>en
Router>enable
Router#conf
Router#configure t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#cont
Router(config)#con
Router(config)#int
Router(config)#interface se
Router(config)#interface serial 0/1/0
Router(config-if)#ip ad
Router(config-if)#ip address 200.200.200.2 255.255.255.0
Router(config-if)#no shu
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#int
Router(config)#interface fa
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip ad
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shu
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#r
Router(config)#router r
Router(config)#router rip
Router(config-router)#r
Router(config-router)#v
Router(config-router)#version 2
Router(config-router)#net
Router(config-router)#network 192.168.1.0
Router(config-router)#net
Router(config-router)#network 200.200.200.0
Router(config-router)#e
Router(config-router)#exit

即可去ping了，我步骤和代码不一定对半节课没听全靠自己摸索反正ping得通

sw1

enable
configure terminal
vlan 10
exit
vlan 20
exit
interface fastEthernet 0/1
switchport mode access
switchport access vlan 10
exit
interface FastEthernet0/24
switchport mode trunk

w2

enable
configure terminal
vlan 10
exit
vlan 20
exit
interface fastEthernet 0/1
switchport mode access
switchport access vlan 20
exit
interface FastEthernet0/24
switchport mode trunk

w3

enable
configure terminal
vlan 10
exit
vlan 20
exit
interface vlan 10
ip address 10.10.10.254 255.255.255.0
no shutdown

exit
interface vlan 20
ip address 10.10.20.254 255.255.255.0
no shutdown

exit
interface FastEthernet0/23
switchport trunk encapsulation dot1q
switchport mode trunk
exit
interface FastEthernet0/24
switchport trunk encapsulation dot1q
switchport mode trunk
exit
interface fastEthernet 0/1
no switchport
ip address 10.10.30.1 255.255.255.0
no shutdown

exit
IP routing
router rip
version 2
network 10.0.0.0
network 200.200.200.0
network 192.168.1.0
exit

r1

enable
configure terminal
interface fa0/0
ip address 10.10.30.2 255.255.255.0
no shutdown
exit
interface serial 0/1/0
ip address 200.200.200.1 255.255.255.0
clock rate 64000
no shutdown
exit
router rip
version 2
network 10.0.0.0
network 200.200.200.0
exit

r2

enable
configure terminal
interface serial 0/1/0
ip address 200.200.200.2 255.255.255.0
no shutdown
exit
interface fastEthernet 0/0
ip address 192.168.1.1 255.255.255.0
no shutdown

exit
router rip
version 2
network 192.168.1.0
network 200.200.200.0
exit

trunk没开的话可以去配置里面开，亲测复制粘贴回车ping得通~

成果展示

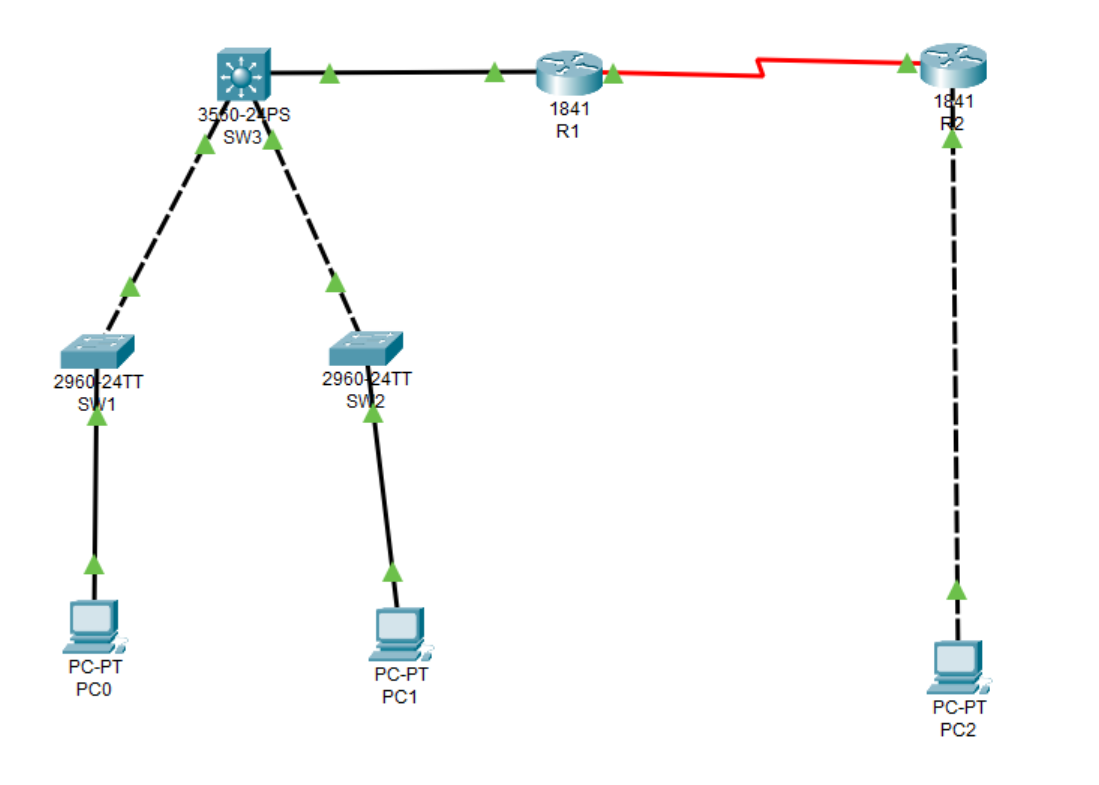

图片[2]-Cisco Packet Tracer多层交换机课题解析-良生网
全绿了

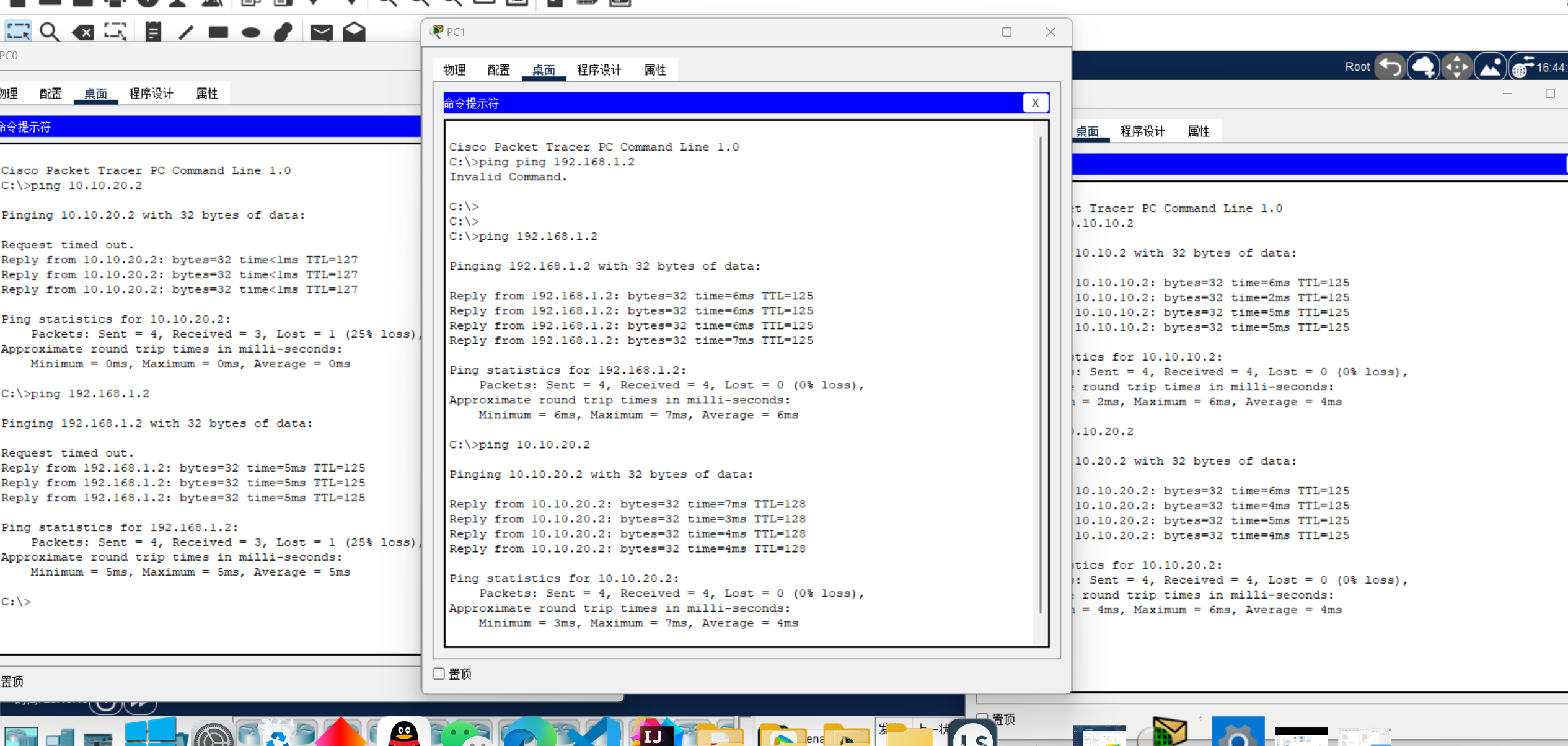

图片[3]-Cisco Packet Tracer多层交换机课题解析-良生网
互相ping都通

完美结束

综上所述，通过本教程我们深入了解了Cisco Packet Tracer在多层交换机配置和仿真中的强大功能。从基本的VLAN设置到复杂的STP配置，Packet Tracer为我们提供了一个安全而实用的实验平台。这些实践不仅加深了我们对网络架构的理解，还为日后处理真实网络场景中的挑战做好了准备。继续通过实验和探索，我们将能够更自信地应对未来网络工程中的复杂任务和需求。最后附上CiscoPacketTracer822_64bit软件在下面自行下载，希望这些知识能够对你的学习和职业发展有所帮助！
